CDQ型电动润滑泵及装置(20MPa)

一、概 述
CDQ型电动润滑泵装置由DB型单线润滑泵、DJB-50型电动加油泵、CDQ-DKX型电气控制柜、DR4-5型液压自动换向阀及防护柜组成,适用于双线润滑系统,也可取消DR4-5型液压自动换向阀则可适用于单线润滑系统。各组成部件的技术参数和外形尺寸详见本样本。

二、技术参数
1、系统公称流量:0~25、0~45、0~50、0~90ml/min
2、系统公称压力:20MPa
3、 加油泵公称流量:50L/h
4、加油泵公称压力:1.5MPa
5、单线泵电机功率:0.37kW(流量为0~25或0~45ml/min)或0.55kW(流量为0~50或0~90mL/min)
6、加油泵电机功率:0.18kW
7、单线泵贮油桶容积:8L
8、加油泵贮油桶容积:25L

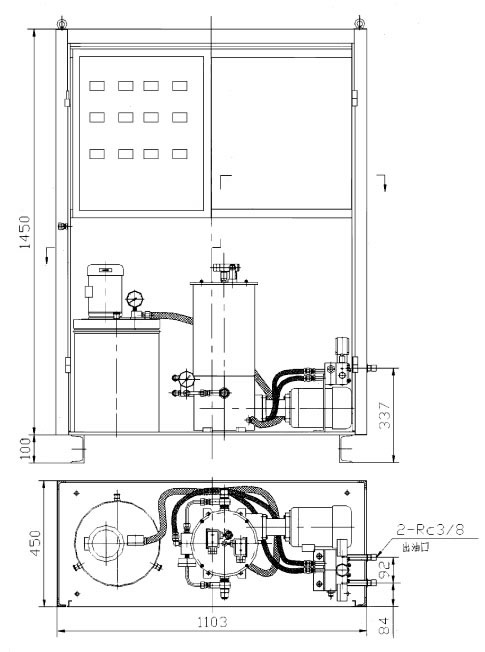

三、外形尺寸
