MSP*型单线分配器

一、概述
  MSP※型分配器适用于单线润滑系统中,作为一种计量给油装置,它靠分配器体内部的活塞将由入口输入的润滑油以预定的量可靠地和强制性的依次分配到分配器各出油口:该分配器由一片供给体、n片中间体、一片端部体组成,中间体的数量可根据所需出油口的数量来确定(至少3片,最多8件)




二、技术参数
形式
公称压力
活塞种类
吐出量ml/循环
吐出口数量
MSP
20MPa
5T
0.069
2
5S
0.138
1
10T
0.135
2
10S

0.270

1
15T
0.202
2
15S
0.404
1
20T
0.282
2
20S
0.564
1
25T
0.327
2
25S
0.654
1
30T
0.427
2
30S
0.854
1
35T
0.427
2
35S
0.944
1
40T
0.54
2
40S
1.08
1
  适用介质为锥入度不低于290(25℃,150g)l/10mm过滤精度不低于100mm的润滑脂或粘度不低于l7cst过滤精度不低于25mm的润滑油

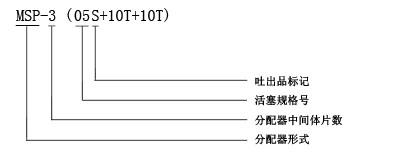

三、型号说明
  吐出口标记说明:
  T:为基本标准型,有二个出口分别从中间体二侧出油。
  s:只有一个出口(即T型二出口相通),油量是T型的二倍,左侧或右侧出油。
  LC:没有左出口,从进油方向看左侧出口与邻接的后一片出口合并油量。
  RC:没有右出口,从进油方向看右侧出口与邻接的后一片出口合并油量。
  2C:没有出油口,左右出口均与邻接的后一片出口合并油量。

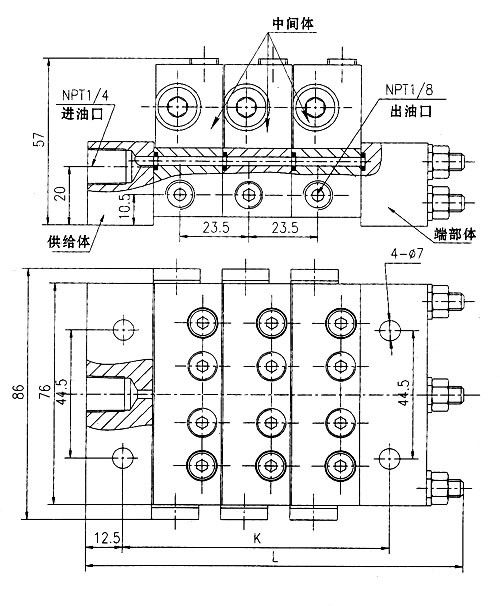

四、外形尺寸
形式
L
K
MSP-3
126
90.5
MSP-4
149.5
114
MSP-5
173
137.5
MSP-6
196.5
161
MSP-7
220
184.5
MSP-8
243.5
208

五、订货说明

  订货时必须按型号说明详细写全所要订货的规格型号,并提供连接示意图。
