SMX*型单线分配器

一、概述
　　SMX※型分配器适用于单线润滑系统中，作为一种计量给油装置，它靠分配器体内部的活塞将由入口输入的润滑剂以预定的量可靠地和强制性的分配到分配器各出油口该分配器由一片供给体、n片中间体、一片端部体组成，中间体的数量可根据所需出油口的数量来确定(至少一片) 分配器的出油口设置于分配器的两个侧面，在每片体上均有一把两个出油口合二为一的并油机构，吐出口派生合并增大给油量方便组合片数最少3片最多10片
二、技术参数
中间片规格 08T 08S 16T 16S 24T 24S 32T 32S 40T 40S
每口循环给油量mt 0.08 0.16 0.16 0.32 0.24 0.48 0.32 0.64 0.4 0.8
出油口数 2 1 2 1 2 1 2 1 2 1
公称压力：20MPa；适用介质为锥入度不低于290(25℃，150g)l／10mm过
滤精度不底于lOOmm的润滑脂或粘度不低于17cst过滤精度不低于25mm的润滑油

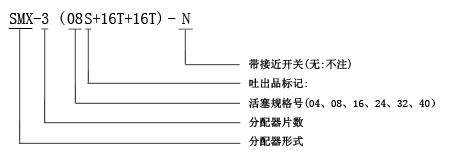

三、型号说明
　　吐出口标记说明：
　　T：为基本标准型，有二个出口分别从中间体二侧出油
　　S：只有一个出口(即T型二出口相通)，油量是T型的二倍，左侧或右侧出油。
　　LC：没有左出口，从进油方向看左侧出口与邻接的后一片出口合并油量。
　　RC：没有右出口，从进油方向看右侧出口与邻接的后一片出口合并油量。
　　2C：没有出油口，左右出口均与邻接的后一片出口合并油量。

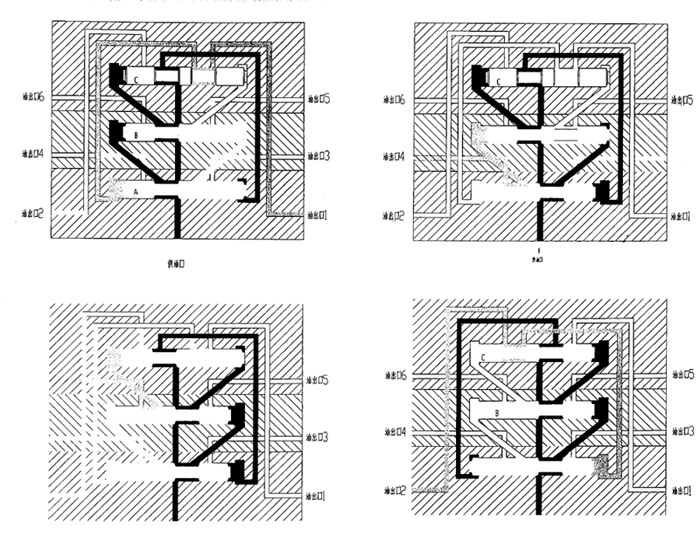

四、动作说明
　　润滑剂从供油口进入分配器压送到活塞A的右侧末端。活塞A通过润滑剂压力而向左侧运动。位于活塞A左侧前端的润滑剂通过壳体内部的通道输送至油出口1。
　　当活塞A到达其左侧终端位置后，通向活塞B右侧终端位置的连接通道打开。润滑剂流动到活塞B右侧的末端并使活塞B向左侧运动。位于活塞B左侧前端的润滑剂通过壳体内部通道输送至油出口4。
　　当活塞B到达其左侧终端位置后，通向活塞c右侧终端位置的连接通道打开。润滑剂流动到活塞C右侧的末端并使活塞C向左侧运动。位于塞C左侧前端的润滑剂通过壳体内部通道输送至油出口6。
　　当活塞C打通通向活塞A左侧终端的连接通道后，润滑剂流动并将活塞A向右推动。位于活塞A右侧的润滑剂输送至油出口2。
　　这时活塞B至c左侧向右侧运动，按以上相反方向顺序运作完成一个周期循环并可重新开始一个新的循环。

五、自保持式超压指示器
　　安装于分配器的预备出口，当润滑点或管路阻塞时，压力升高超过规定值时，指示器外部销伸出。且外部销由上部弹簧及压板锁定位置，这样在润滑系统停止工作，系统泄压后，故障点指示器的外部销一直保持伸出位置，以便工作人员能及时发现故障润滑点。把压板向上一拨，外部销即可在下部弹簧力的作用下复位。
形式 ZB1/8-5 ZB1/8-7 ZB1/8-9 ZB1/8-15
设定压力MPa 5 7 9 15

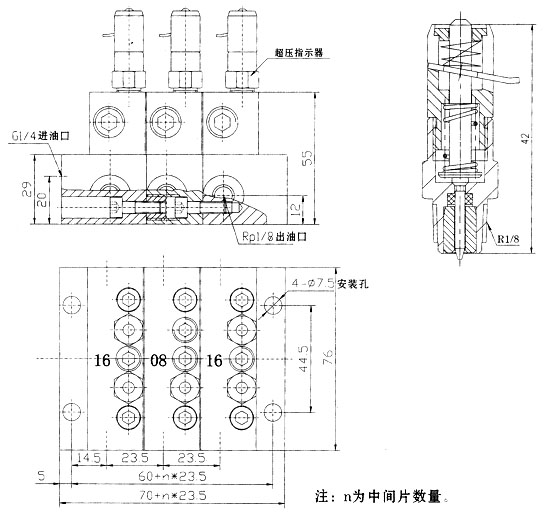

六、外形尺寸

七、订货说明
　　订货时必须按型号说明详细写全所要订货的规格型号，并提供连接示意图。
