SWCQ型双筒网式磁芯过滤过滤器(0.63MPa)JB/ZQ4592-97
一、使用条件
　　本产品适用于公称压力为0.63MPa的稀油润滑系统中，用以过滤润滑油中的污垢杂质，由于内部装有磁芯，因此还能吸附铁磁性的微粒（这种微粒能通滤芯）避免机械摩擦副的过早磨损；在性能上优于一般的过滤器；同样分为二组过滤筒和一个三位六通阀组成，工作时一筒工作，一筒备用，可实现不停车切换过滤筒，达到润滑系统可以连续工作的目的。
二、技术参数
型
号
公称
通径
DN
mm
过滤
面积
m2
运 动 粘 度 cSt
重量
kg
46
68
100
150
460
过 滤 精 度 mm
0.08
0.12
0.08
0.12
0.08
0.12
0.08
0.12
0.08
0.12
过 滤 精 度 mm
SWCQ-50
50
0.31
485
1160
447
793
250
565
107
256
69
160
136
SWCQ-65
65
0.52
820
1960
760
1340
400
955
180
434
106
250
165
SWCQ-80
80
0.83
1320
3100
1200
2150
630
1533
288
695
170
400
220
SWCQ-100
100
1.31
1990
4750
1840
3230
1000
2310
436
1050
267
630
275
SWCQ-125
125
2.80
3340
8000
2100
5420
1686
3890
730
1710
450
1000
680
SWCQ-150
150
3.30
5000
12000
4650
8130
2520
5840
1094
2660
679
1600
818
SWCQ-200
200
6.00
9264
22140
8568
15114
4620
10788
2034
4908
1254
2898
1185
SWCQ-250
250
9.40
14513
34686
13423
23678
7238
16901
3186
7689
1964
4540
1422
SWCQ-300
300
13.50
20844
49815
19278
34006
10395
24273
4573
11043
2821
6520
2580
　　1、过滤器的公称压力为0.63MPa。
　　2、滤芯清洗压降不大于0.15MPa。

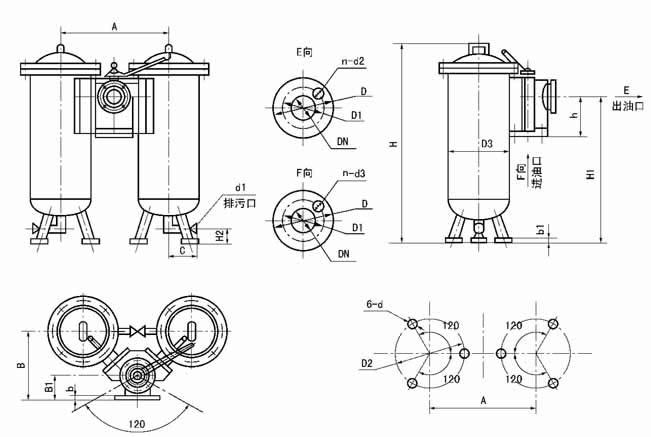

三、外形尺寸
SLQ-32，SLQ-40双筒网式过滤器（整体式） 　　DN≥50的SLQ型双筒网式过滤器（组合式）
四、外形尺寸
型号
公称通径DN
A
B
B1
b
b1
C
d2
d3
H
SWCQ-50
50
459
325
130
18
20
170
260
240
660
SWCQ-65
65
474
340
140
20
20
170
260
240
810
SWCQ-80
80
529
367
145
20
20
180
350
300
820
SWCQ-100
100
550
381
160
22
20
180
350
300
1000
SWCQ-125
125
779
494
165
24
20
220
600
550
1340
SWCQ-150
150
817
533
190
24
30
220
600
550
1460
SWCQ-200
200
938
613
230
24
30
260
350
600
1500
SWCQ-250
250
1034
676
260
26
30
260
700
640
1600
SWCQ-300
300
1288
814
290
26
30
260
1000
900
1720
续上表
型号
H1
H2
h
d
d1
时出油口连接法兰尺寸
DN
D
D1
n
d2
d3
SWCQ-50
480
70
170
19
G1/2
50
160
125
4
18
M16
SWCQ-65
630
70
200
19
G1/2
65
180
145
4
18
M16
SWCQ-80
620
70
220
19
G1/2
80
195
160
4
18
M16
SWCQ-100
780
70
250
19
G1/2
100
215
180
8
18
M16
SWCQ-125
1060
100
300
19
G1/2
125
245
210
8
18
M16
SWCQ-150
1120
100
340
24
G1/2
150
280
240
8
23
M20
SWCQ-200
1120
120
420
24
G1/2
200
335
295
8
23
M20
SWCQ-250
1190
120
500
24
G1/2
250
390
350
12
23
M20
SWCQ-300
1120
120
570
24
G1/2
300
440
400
12
23
M20
　　法兰连接尺寸JB/T81《凸面板式平焊钢制管法兰》（PN=1MPa）的规定。
四、型号标注说明
　　　　
五、工作原理
　　1、过滤器分别由两组过滤装置和一个六通换向阀组成，正常工作时，一组过滤装置投入运行，另一组被换向阀封闭备用。
　　2、阀片式六通换向阀为手动，工作过程中，截止备用过滤装置，连通工作中的过滤装置，阀上部有通、止标记，在工作压力≤0.6MPa可不停机换向。
　　3、过滤装置为二组，一组工作，一组备用。在工作中过滤装置需要维修清洗时，可启动另一组备用过滤装置投入工作，而不影响主机正常工作。

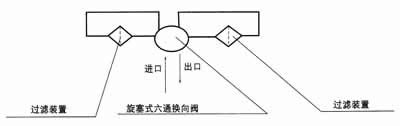

　　4、系统图
六、使用说明
　　1、当进出口压力差≥0.05MPa时应将过滤装置停止工作，取出滤芯磁块进行清洗（包括筒体）。
　　2、当过滤精度达不到要求时，将过滤装置停止运行，更换滤网。
　　3、过滤器运行过程中，不得随意转动换向阀。
七、订货须知
　　订货时必须注明所需的过滤精度值，不注明的均按0.12mm供货。
