XYHZ型稀油润滑装置(0.5MPa)

<< 下一页　　

一、应用范围及结构特点

XYHZ系列稀油润滑装置，适用于冶炼、轧制、矿山、电力、石化、建材等机械设备的稀油循环润滑系统中；其工作介质粘度等级为N22～460的工业润滑油。
Q≤800L/min的装置为整体式结构，在制造厂内组装试验合格后出厂；Q＞800L/min的装置为分体式结构，在制造厂内组装试验后解体散件出厂，再到用户现场进行二次组装。Q≥1000L/min的装置，具体结构依据用户要求设计。

二、技术参数
公称
流量L/min
油箱容积m3
电动机
过滤
能力L/min
换热
面积
m2
冷却水管通径mm
冷却水
耗 量m3/h
电加热器功率kW
压力罐容量
m3
蒸气
耗量kg/h
蒸气管通径
mm
出油口通径
mm
回油口通径
mm
重量
kg
极数P
功率kW
6.3
0.25
4
0.75
110
1.3
15
0.6
3
-
-
-
15
32
375
10
0.6
400
16
0.5
4
1.1
3
25
1.5
6
-
-
-
25
50
500
25
1.5
530
40
1.25
2:4:6
2.2
270
6
32
3.6
12
-
-
-
32
65
1000
63
7
3.8
1050
100
2.5
4:6
4
680
13
50
6
18
-
-
-
50
80
1650
125
5.5
15
7.5
1700
160
4.0
2:4:6
5.5
19
65
9.6
24
-
-
-
65
125
2050
200
7.5
23
12
2100
250
6.3
2:4:6
11
1300
30
65
15
36
-
-
-
80
150
2950
315
37
19
3000
400
10.0
2:6
15
55
65
24
48
-
-
-
80
200
3800
500
30
3850
630
16.0
2:4:6
18.5
18.5
30
2300
70
80
38
48
-
-
-
100
250
5700
800
90
48
5750
1000
31.5
2:4:6
30
2800
120
150
90
-
3
180
60
125
250
-
1250
40.0
2:4:6
37
4200
120
150
113
-
4
220
60
125
250
-
1600
50.0
2:4:6
45
6800
160
200
144
-
5
260
60
150
300
-
2000
63.0
2:4:6
55
9000
200
200
180
-
6.3
310
60
200
400
-
注：表中过滤能力是在过滤精度0.08mm,介质粘度46×10.5m2/s。滤油压差△P=0.02MPa条件下的理论值。
项 目
单位
参数值
备 注
装置公称压力
MPa
0.5
装置介质粘度
m2/s
2.2×10-5～46×10-5
过滤精度
mm
0.08～0.13
冷
却
器
℃
≤30
进水压力
MPa
0.4
如采用江河水冷却，需经过滤
进油温度
℃
≤50
沉淀处理
油温度
℃
≥8
加
热
方
式
电加热
-
-
用于Q≤800L/min装置
蒸
汽
加
热
蒸汽温度
℃
≥133
蒸汽压力
MPa
0.3
用于Q≥1000L/min装置
公称流量
-
-
装置油介质工作温度
℃
40±5 9

三、装置原理图

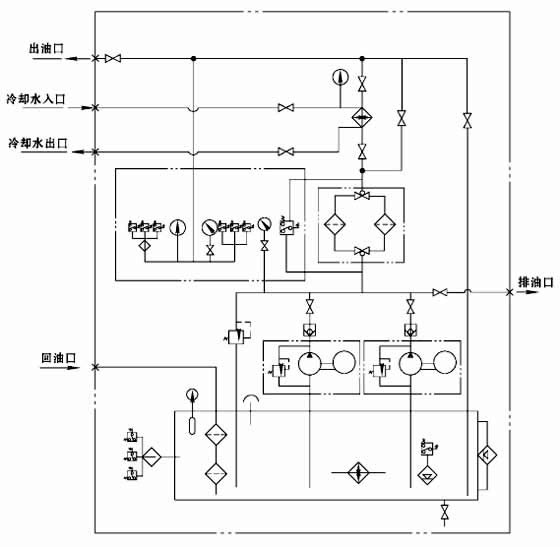

图1 Q≤800L/min用自力式温调阀的装置系统图

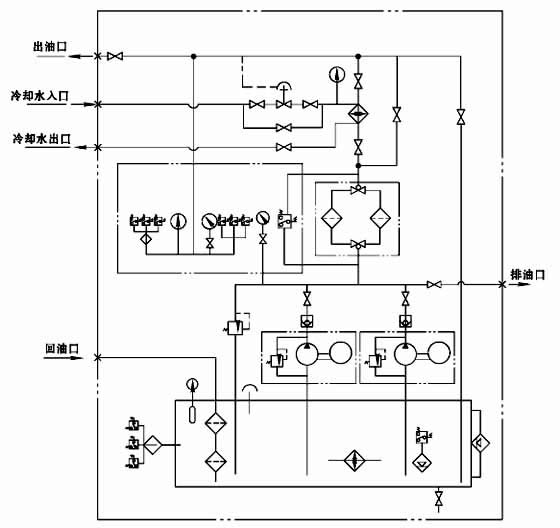

图2 Q≤800L/min用温度调节器的装置系统图

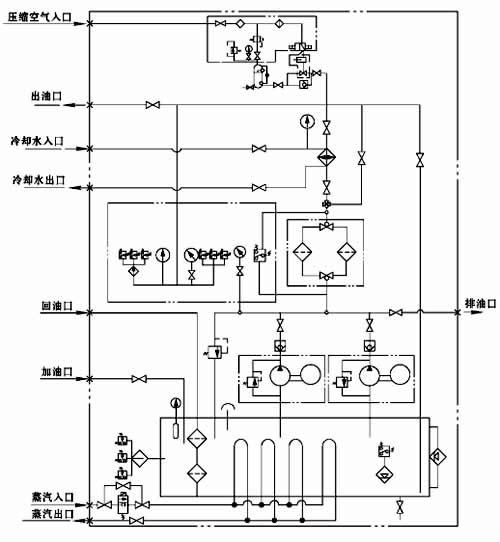

图3 Q≥1000L/min用自力式温调阀的装置系统图

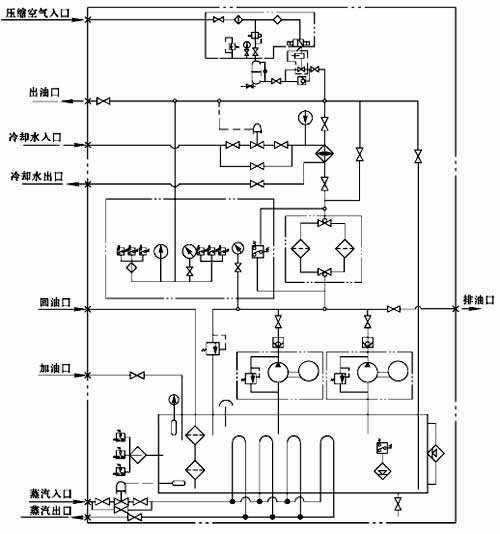

图4 Q≥1000L/min用温度调节器的装置系统图
