单线混分式油气润滑系统
一、系统组成及应用范围
  单线混分式油气润滑系统,主要有油气供应站(自带压缩空气处理单元、单线油分配器、初级油气混合器和PLC电气控制箱)、油气分流器(AJS,JS)、以及系统连接的管路和附件等组成。适用于任何工况条件下润滑点数量中等(200点以下)的单台机组或多台机组设备。

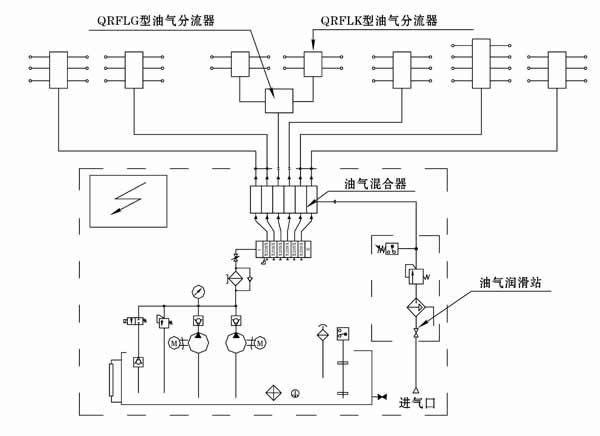

二、系统原理图
三、工作原理
  如上图所示,系统工作时,供气主管内压缩空气常通,油气供应站按系统设定的时间进行工作,压力油首先由单线分配器按比例定量分配送到初级油气混合器,经混合后的油气再分别送到QRFLG、QRFLK型油气分流器进行若干份分配,而后送入润滑点。
四、系统特征
  1、设置有油气供应主站,油箱容积≥500L,混合油气若干路供出;
  2、设置有一级单线递进式油分配器,可对系统每一次给油进行循环记数监测控制;
  3、设置有压缩空气处理装置,可对供向油气混合器的压缩空气进行预处理;
  4、设置有PLC电气控制箱,可对供向油气混合器的压缩空气进行预处理;
  5、由于主站直接为混合油气形式供出,所以还再串接油气分流器进行再分配,可适用于不同环境条件下,油气分流器内无运行件,故不受温度变化影响;
  6、此系统扩展性受一定限制,在现场若润滑点增减变化,则需调整末级油气分流器的规格即可。
