单线卸压式油气润滑系统
一、系统组成及应用范围
  单线卸压式油气润滑系统,主要由单线式油-气供应站(自带压缩空气处理单元和PLC电气控制箱)、单线卸压式油气分配混合器(AVE)以及系统连接的管路和附件等组成,适用于润滑点较少的场合。

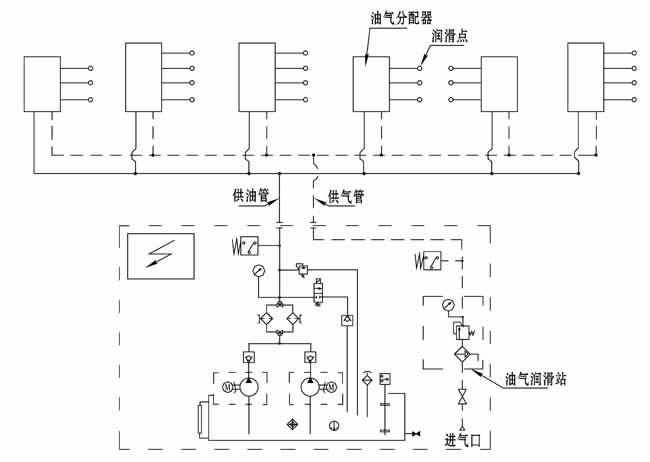

二、系统原理图
三、工作原理
  如上图所示,油-气供应站设有一根供油主管和一根供气主管,所有的单线卸压式油气分配混合器的进油口和进气口分别并接在供油主管和供气主管上。在系统工作时,供气主管内压缩空气常通,供油主管按系统设定的时间间隔交替保压和卸压,推动分配器的活塞完成储油和供油动作(详见分配器工作原理),各活塞送出的润滑油在出口处与压缩空气混合,并在压缩空气的带动下通过管路到达各润滑点。
四、系统特征
  1、设置有油-气供应主站,油箱容积≥500L,供气管径≥DN20;
  2、设置有压缩空气处理装置,可对供向系统所有油气分配混合器的压缩空气进行预处理;
  3、设置有PLC电气控制箱,可对系统的运行工况实行程序化全自动控制;
  4、油气分配混合器内有运动件和密封件,不适宜长时间在高温辐射工况区域安装使用,给油动作无监控,不给油或渗油不易发现;
  5、此系统扩展性不受限制,可以随时增减润滑点数。
