　电气控制部分



DEA-2E型电气控制箱(20MPa)
一、用途
　　DEA-2E型电气控制箱，用于自动控制一套由U- ※※ AE 终端式电动干油润滑系统，在油泵经过任意的间隔时间后、自动地使油泵运转，给油完成后自动停止。
　　控制箱能发出“供油时间延长”、“油箱液位低”、“超负载运转”三种故障信号。设有一组外部接点，可向主机或主控室发送润滑系统运转状况（停止、运转、故障）信号。
二、外形尺寸
三、标牌符号及文字
序号
符号
标牌文字
序号
符号
标牌文字
1
1HL
电源
5
5HL
油箱液位低
2
2HL
停止
6
6HL
超负荷运转
3
3HL
运转
7
S0
任意运转
4
4HL
供油时间延长
8
S1
故障复位

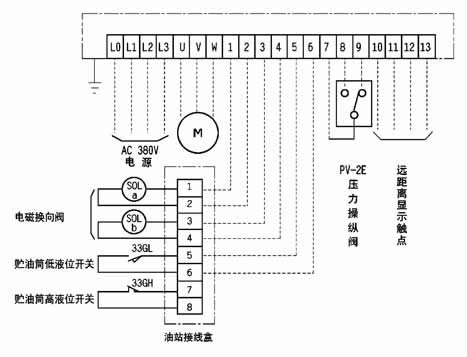

四、DEA-2E型电气控制箱接线端子图
五、使用说明
　　1、适用主电源3N 50HZ AC 380V。
　　2、适用环境温度-10℃～40℃,湿度90%。
　　3、周围环境无导电的介质（气体、液体）。
　　4、垂直安装，其倾斜度不大于5°。
